СП 16.13330.2017 – Стальные конструкции

Расчёт устойчивости центрально-сжатых стержней

Проверка по СП 16.13330.2017 — онлайн

N / (φ × A × Ry × γc) ≤ 1
① Тип сечения

Допустимый диапазон: 10 ≤ λ ≤ 120

③ Марка стали и толщина проката

1 мм² = 10⁻⁶ м² · 1 см² = 10⁻⁴ м²

1 кН = 10³ Н · 1 МН = 10⁶ Н · 1 тс ≈ 9806.65 Н

Коэффициент φ
–
Ry, МПа
–
γc
0.95
Условная гибкость λ̄
–
N / (φ · A · Ry · γc)
–
Результат
–
–
Подстановка значений
–
⚠️ Результаты носят справочный характер. Калькулятор не заменяет проектную документацию, выполненную аттестованным специалистом. Автор не несёт ответственности за последствия применения результатов расчётов.
Смотрите также
КолумнКальк
Подбор сечения центрально-сжатых стержней — A ≥ N / (φ × Ry × γc)

Онлайн калькулятор устойчивости центрально-сжатых стальных стержней

Калькулятор выполняет проверку устойчивости центрально-сжатых стальных стержней (колонн, стоек, раскосов) согласно СП 16.13330.2017 «Стальные конструкции». Расчёт ведётся по условию N / (φ · A · Ry · γc) ≤ 1.

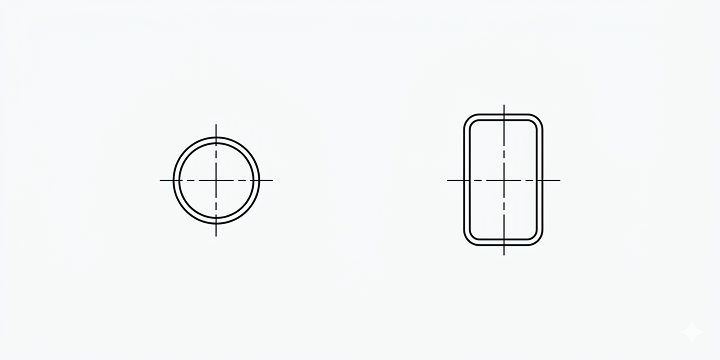

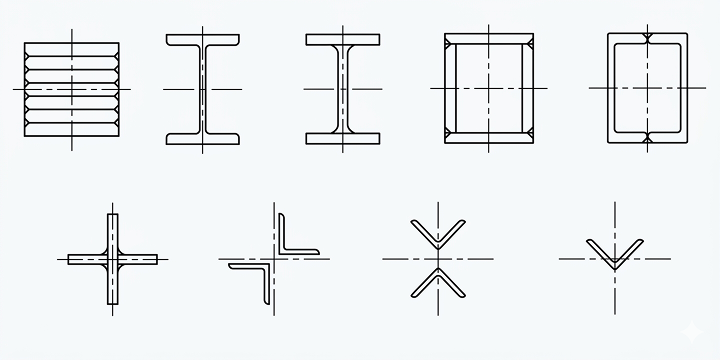

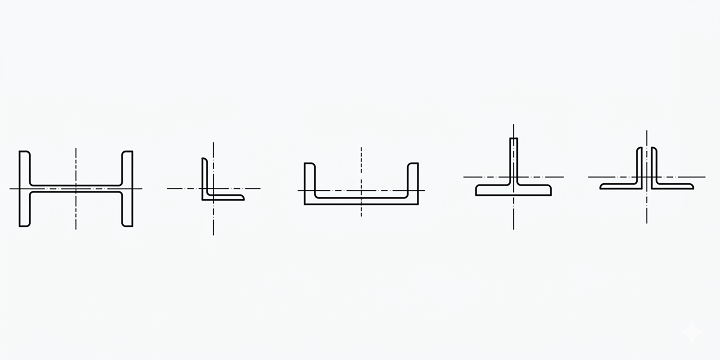

Коэффициент продольного изгиба φ — кривые устойчивости a, b, c

Коэффициент φ определяется по типу поперечного сечения (кривые a, b, c из приложения Д СП 16) и условной гибкости λ̄ = λ · √(Ry/E). Инструмент автоматически интерполирует таблицу значений и отображает промежуточные результаты в реальном времени.

Поддерживаемые марки стали

C235, C245, C255, C345, C345K, C355, C355-1/K, C390/C390-1, C440, C590, C690. Расчётное сопротивление Ry подбирается автоматически по марке стали и толщине проката из таблицы В.5 СП 16.13330.2017.
